三相变频电源面板操作说明,三进三出变频电源显示面板使用说明

发布时间:2017-03-07 08:40:17  来源:利尔阳光

三相变频电源面板操作说明,三进三出变频电源显示面板使用说明

1绿色长方形为开机启动键(打开输入开关,过30秒再按启动键)

2红色长方形为复位键(1.比如关机时,可按此键后在关输入开关和输出开关。2.使用中出现报警可按红色长方形再按绿色长方形可以正常工作)

3、拔式按键为可调输出频率,所显示在面板上面的Hz位置。

4、U.V.W为输出相数切换,输出端子接哪相切换到哪个位置。

5红色正方形加盖为高低档,高档时灯亮(0-520V),低档时灯不亮(0-260V)。

6、数字旋钮调输出电压,所显示在面板上面的V位置。

Hz(显示输出频率),V(显示输出电压),A(显示输出电流,所带的输出电流值),

W(显示输出功率,所带的输出设备功率)

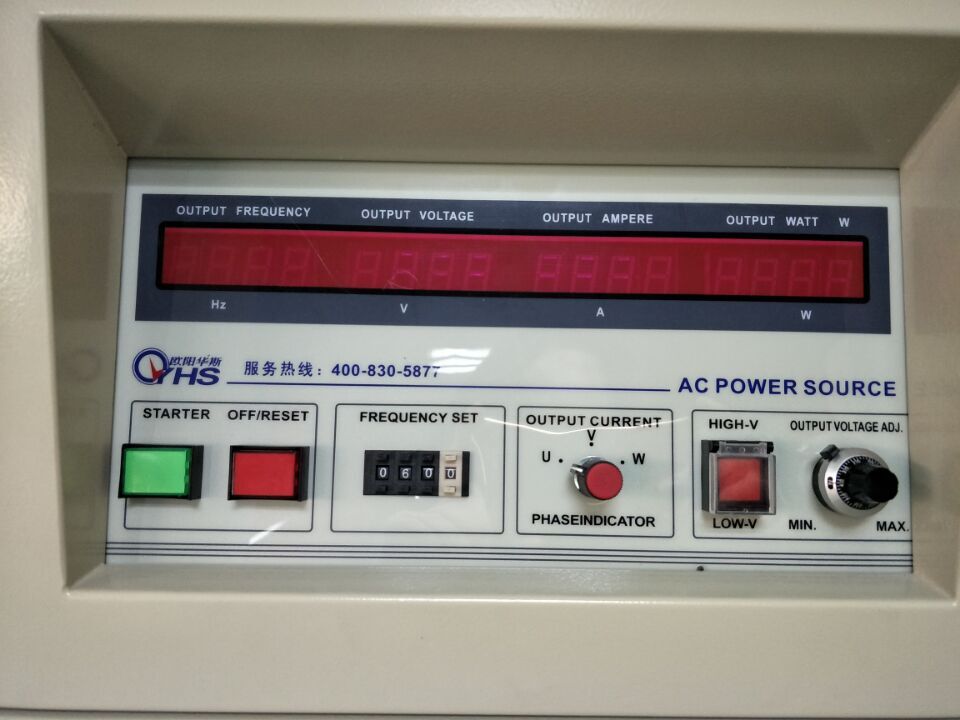

 如图
